DM-30（電源電圧＝DC12V (13.8V±20%) 0.3A）の取り付け(ページ作成中）
取り付けに関しては自己責任で行ってください
基本作業は車載品の取り付けを参照してください
料金メーターのみバッテリー直付け
作業をする時には必ずエンジンを止めてください
バッテリーも線をはずしてください（必ず絶縁処理をしてください）
料金メーターの取り付け（使用メーターはDM-３０）
今回の料金メーターの取り付け場所
今回は自分で取り付けるので
万が一に備えて、敢えてこの場所を選びました
配線も楽ですし、ダッシュボードもすっきりしています
配線は一切見えません
使いにくいですが、数年前に女性ドライバーが料金メーターで顔を切るという事故があり、ダッシュボードのスペースが小さいこともありここにしました
シートベルトをしていなかったドライバー（助手席側）が弾みで前部にぶつかり右頬を料金メーターで切ってしまいました
その30分前にシートベルトをするように注意をしたところでの事故なので少し考えましたが幸いにも「東京海上さん」が保険を使わせてくれました
女性の顔面ということもあり整形手術６回、殆ど判らない状態になりました
その他、２，０００万円の現金
この５０代の女性は２，０００万円あれば働く必要が無いからと退職されましたが（笑）
狭い車内で此処なら安全と思い設置しました
料金の外部表示機はサンバイザーに取り付けました
料金メーターの距離の誤差修正
- メーター補正値は車両ごとに変わります
- 補正値を調べるには民間検査場での検査を推奨します
- 全ての随伴車の料金が均一になりお客様の信頼を得ます
- 民間検査場以外でのロードテスターの使用は法律により厳しく規制されています
車速信号の取出し
- 車種・年式により車速信号の取り出し方法が変わります
- カロッツェリア＝車速信号の接続について
- カロッツェリア＝車速信号コネクター図 5PINコネクター図
- FUJITSU TEN＝車速信号接続ガイド ほぼ全てのメーカー・車種別に網羅
- 他にも幾つかの方法がありますが、弊社では業者に委託していますので省きます
確実！５ピンコネクターを使用
５ピンコネクター
上記のページを十分にご覧ください
パネルの取り外しが面倒ですが確実性があります
これを覚えればナビやオーディオの取付け等も出来そうです
次回はこの方法で取付けてこのページに掲載します
車速信号からの取り出し（今回の取付け方法）
エレクトロタップ
本当はカットギボシを使用すべきですがタップを使用しました
自分の場合は面倒くさかったのでオートバックスでしてもらいました
タップを購入し工賃（4,000円）を払えば簡単に取付けてくれます
次は５ピンコネクターを使用して自分で取付けます
今回使用した電装部品
電源取り出し

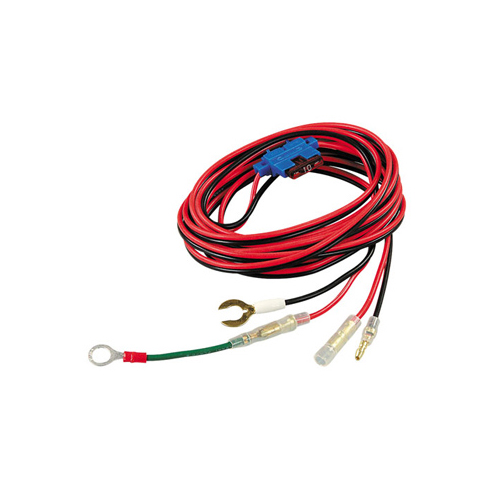

電源取り出しコード
配線コードダブル（赤黒）・丸型端子・ヒューズホルダー・クワ型端子がセットになったものです
今回は使用していません（知らなかったのが本音です）
下記の部品を使ってこれと同じものを作りました
説明はこの商品でします
アマゾン＝８１３円
monotaro＝７００円
今回は自作しましたので＝２８７円で済みました
ギボシ端子・スリープ
YouTubeにギボシ端子のかしめ方 【エーモン】が載っています
取付に際しては必ず電源側にメス、機器側にオスの端子を取り付けてください
使用したのは１セットです
配線コードダブルの赤線とヒューズホルダーの接続に使用しました
配線コードダブル（赤黒）
下準備として
適度な長さでカット（弊社では１.８㍍）
一方に赤線にギボシ（オス）を、黒線にクワ型端子を取り付け
もう一方に２極のコネクター（オス）を取付ける
メーカー提供の本体用電源コードに（メス）が付いてるため
丸型端子
特にプラス電源側での使用が主で、バッテリーターミナル部などへの接続に使われるのが一般的です
ボルトでしっかりと固定し、脱落を防止する形状
配線コードダブル（赤黒）の赤コードに使用しました
ヒューズホルダーに使用しています
クワ型端子
丸型端子とは異なり、ボルトをある程度緩めれば簡単に脱着できる、接続作業が簡単な端子です
主にアース(マイナス)配線用として使用します
配線コードダブル（赤黒）の黒コードに使用しました
ヒューズホルダー
許容電流:0.5A(MAX)
下準備として
片側に丸型端子（バッテリー側））を取り付け
もう一方にギボシ（メス）を取り付け
車速信号取り出し
メーカー販売価格は・・・１，０５０円（税込み）
今回は自作しましたので＝８６円で済みました
車速センサーコード（配線コード）
３０㍍＝５６７円（約２０個分）・・・２９円＝モノタロウ
２０㍍＝６５８円（約１３個分）・・・５１円＝エーモン工業製品
５㍍＝１５２円（約３個分）・・・５１円＝エーモン工業製品
１㍍＝６３円（約０.６個分）・・・９５円＝古河工業製品
コネクター ３極
本体用電源コードで余ったオスを使用（２６円）
別に無くても可その場合はコネクターを切り取る
赤線・緑線を絶縁する（絶縁スリープを使えば簡単です）
黄線をギボシを使って車速センサーコード（配線コードシングル）と繋ぐ
但し、コネクターを使用しておけば使い回しが楽（ギボシでも一緒）
エレクトロタップ
モノタロウ＝１セット（５０個）・・・４９９円（１０円）
エーモン＝１セット（４個）・・・２１０円（５３円）
取り付け作業
